اگر تا آخر این مطلب با ما همراه باشی تمام سوالاتت در مورد زمینه شروع کار تولید لامپ رو جواب میدیم و همچنین هیچ سوالی تو ذهنت باقی نمی مونه و راحت میتونی کارو شروع کنی .

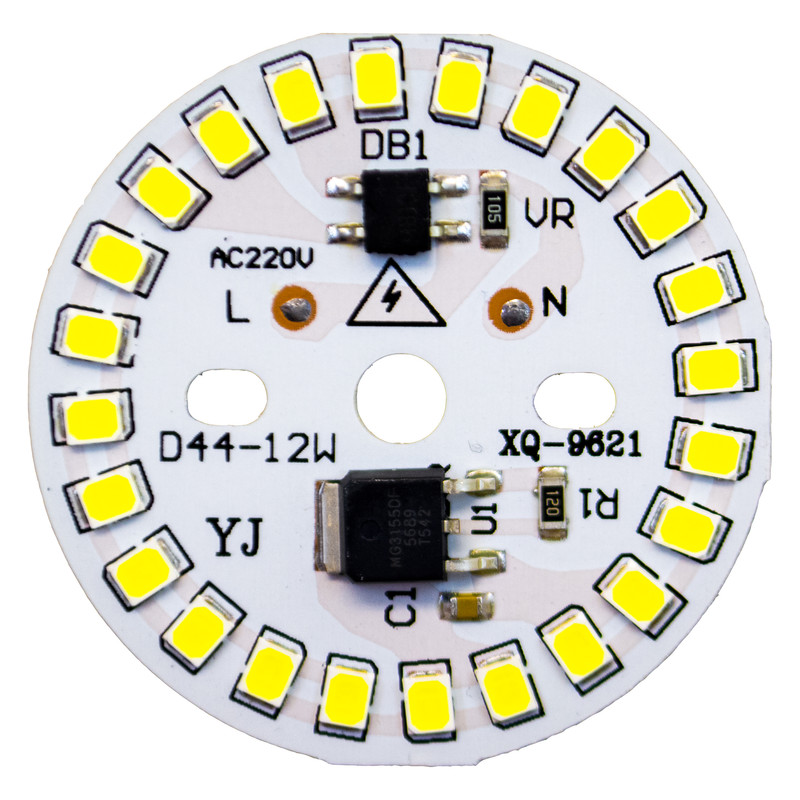

یه مدل هست که درایور یعنی تغذیه برد جدا داره ولی رایج ترین مدل همین برهایی هست که برد تغذیه روی خود چیپ مونتاژ شده
برای اول کار میتونین این چیپ رو از بیرون تهیه کنین توی بازار هست ولی مطمعنن حاشیه سود خیلی پایینی خواهید داشت به همین دلیل در ادامه مطلب نحوه تولید این چیپ ها رو توضیح میدم

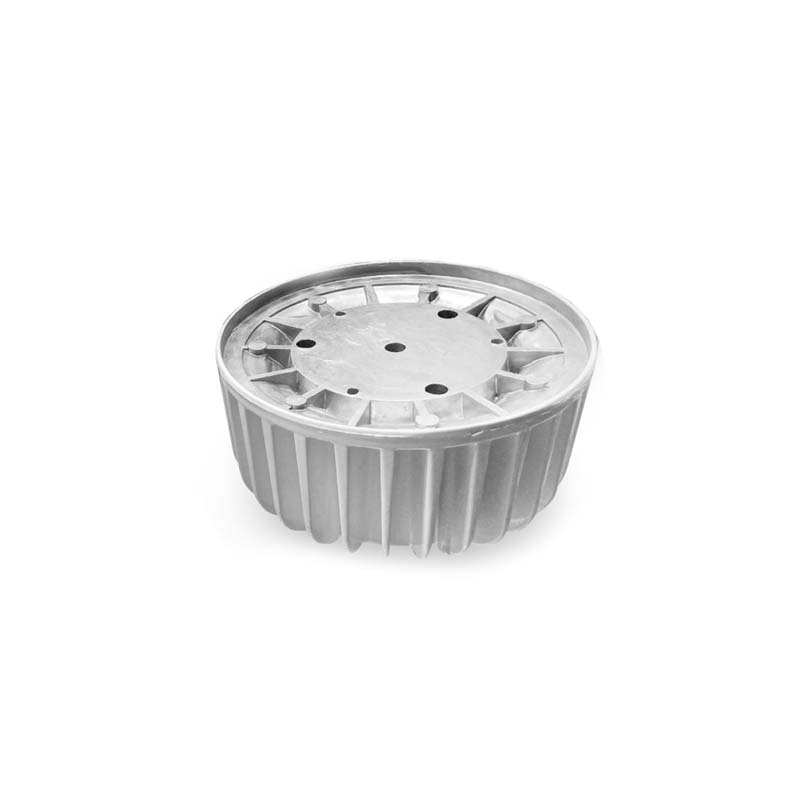

یک قطعه الومنیومی هست که برای خنک کاری ال ای دی ها مورد استفاده قرار میگیره
که اکثرا داخل قالب طراحی میشه و برد روی همین هیت سینک پیچ کاری میشه
البته برای انتقال حرارت بهتر گرما از سطح برد ال ای دی به هیت سینک از خمیر های سیلیکونی استفاده میکنند

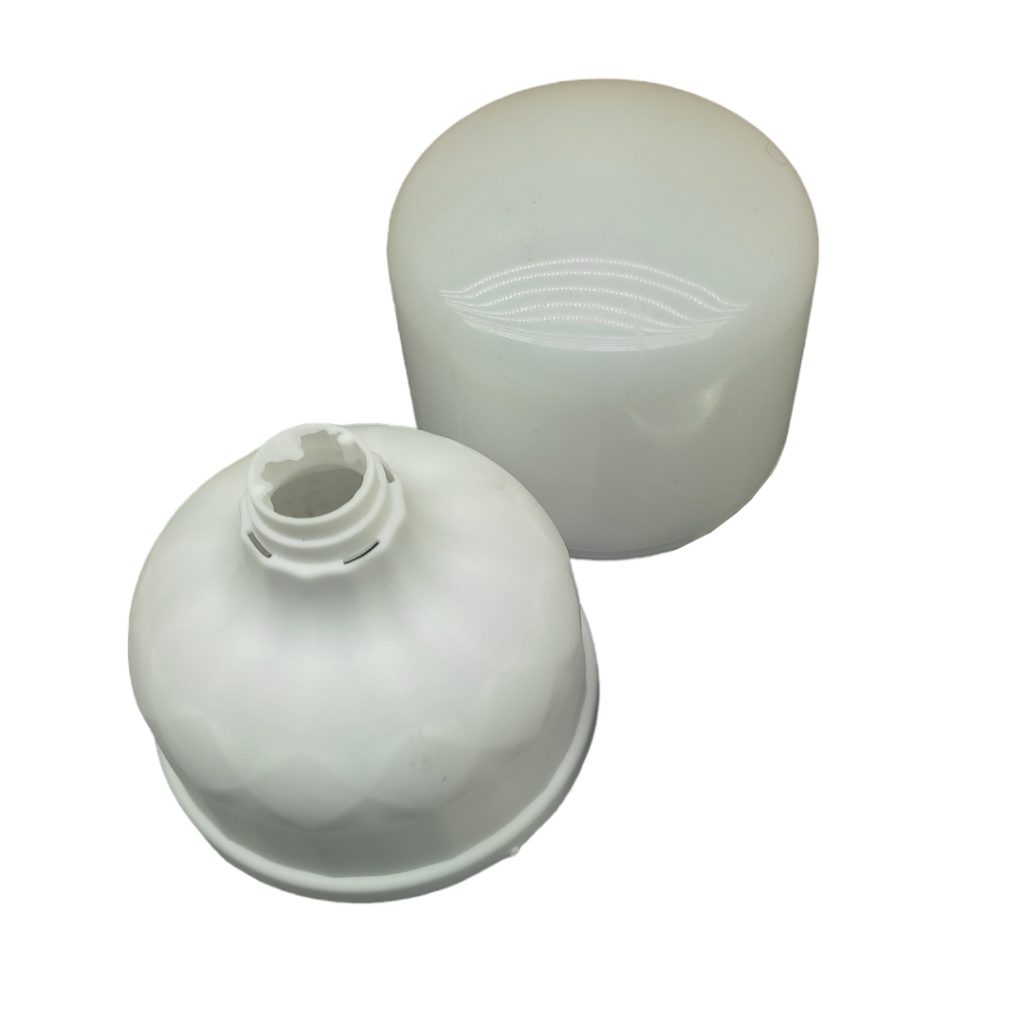

این قسمت شامل دو تیکه است که یکی از پلاستیک با دوام ABS و قسمت دوم طلق شیشه ای برای جلو گیری برخورد نور مستقیم ال ای دی به چشم استفاده میشود

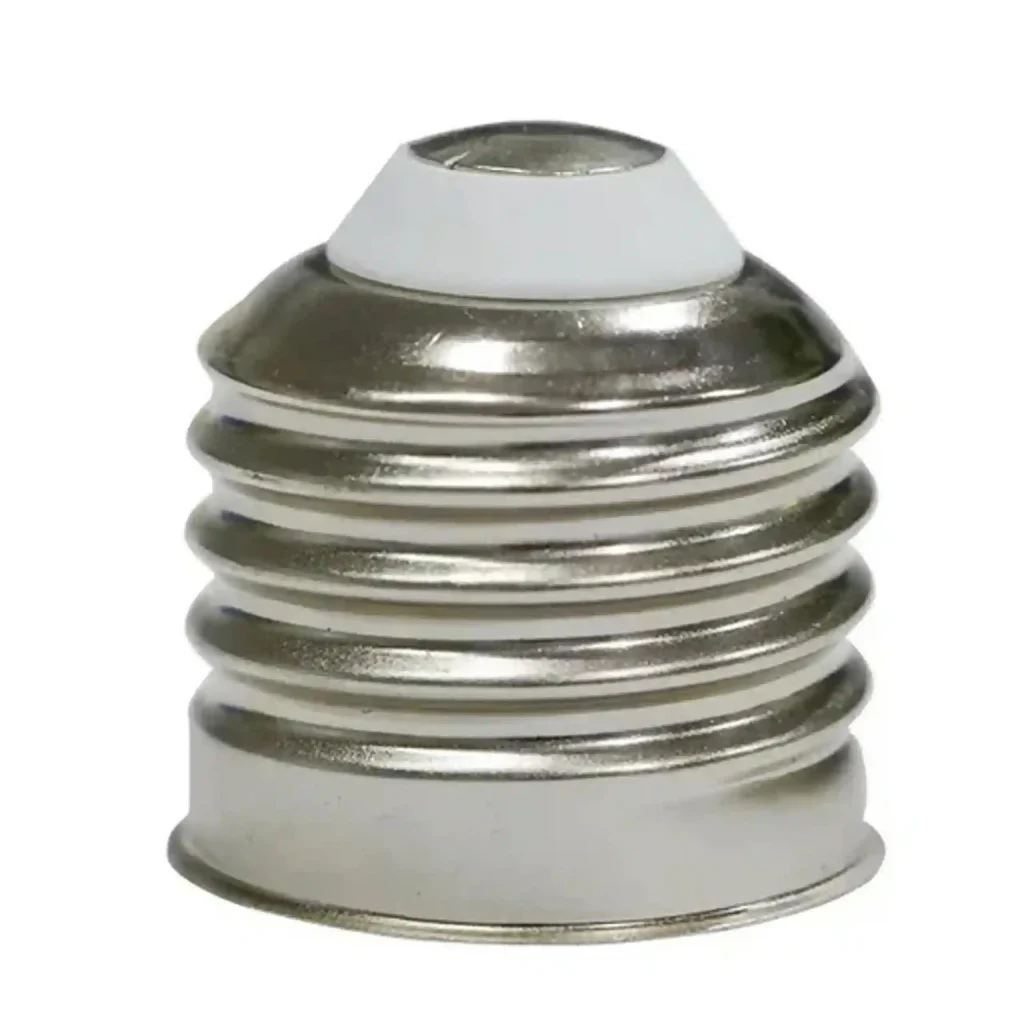

این قطعه به انتهایی قالب پرس میشه که سایز مختلفی داره

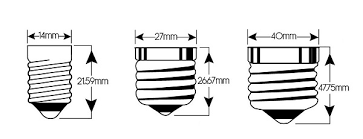

سه تا مدل رایج که توی کشور ما رایج هست مدل های E14 و E27 و E40 نامگذاری هم بر اساس قطر انتهایی لامپ هست

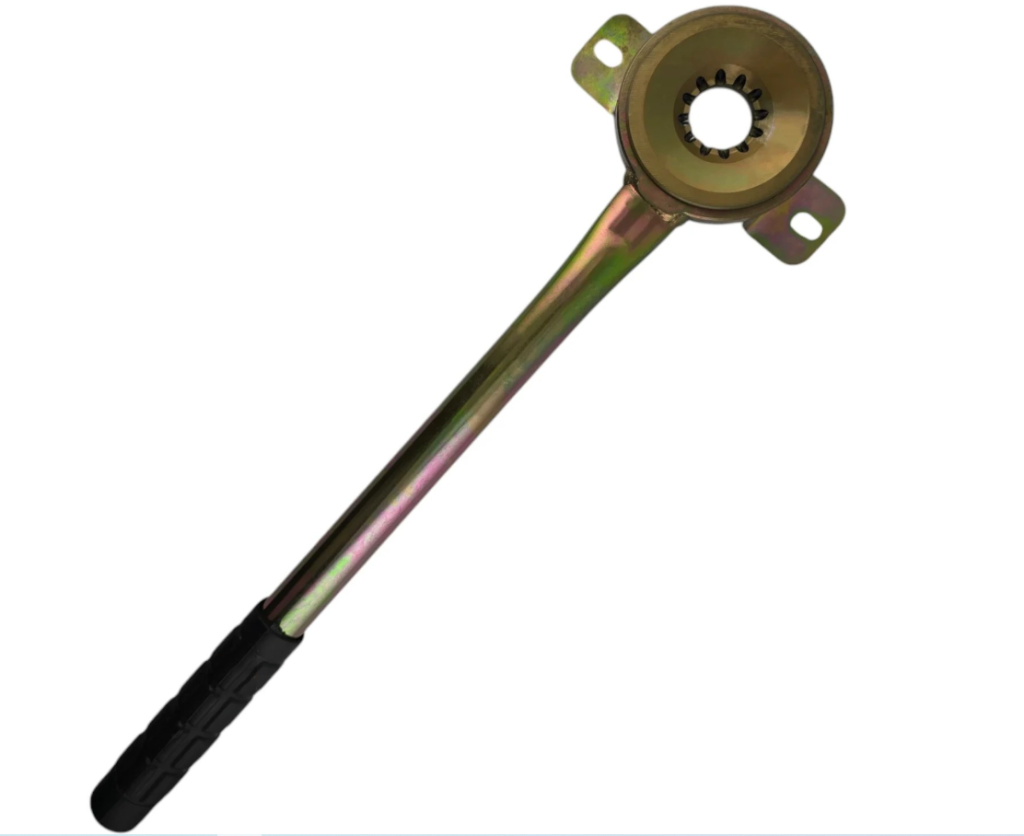

برای پرس کردن این قطعه یک ابزار ساده لازمه که بهش آچار پرس سرپیچ لامپ میگن
مدل های E27 برای لامپ های معمولی و E12 برای لامپ های کوچک لوستر ها کاربرد داره
تا اینجای مطلب شما با قطعات تشکیل دهنده لامپ آشنا شدید ولی همونطور که گفتم برا اینکه بتونین برای تولید لامپ حاشیه سود بالایی داشته باشید باید چیپ ها رو بتونین خودتون تولید کنید
برای تولید این چیپ ها مراحلی هست که حتی اشخاص مبتدی میتونن یاد بگیرن
در پایین مرحله به مرحله توضیح میدم
1- طراحی برد
2- سفارش استنسیل برد
3- میکسر خمیر قلع( لزوم صد در صدی برای اول کار ندارد)
4-دستگاه پرینتر خمیر قلع مارال روبات

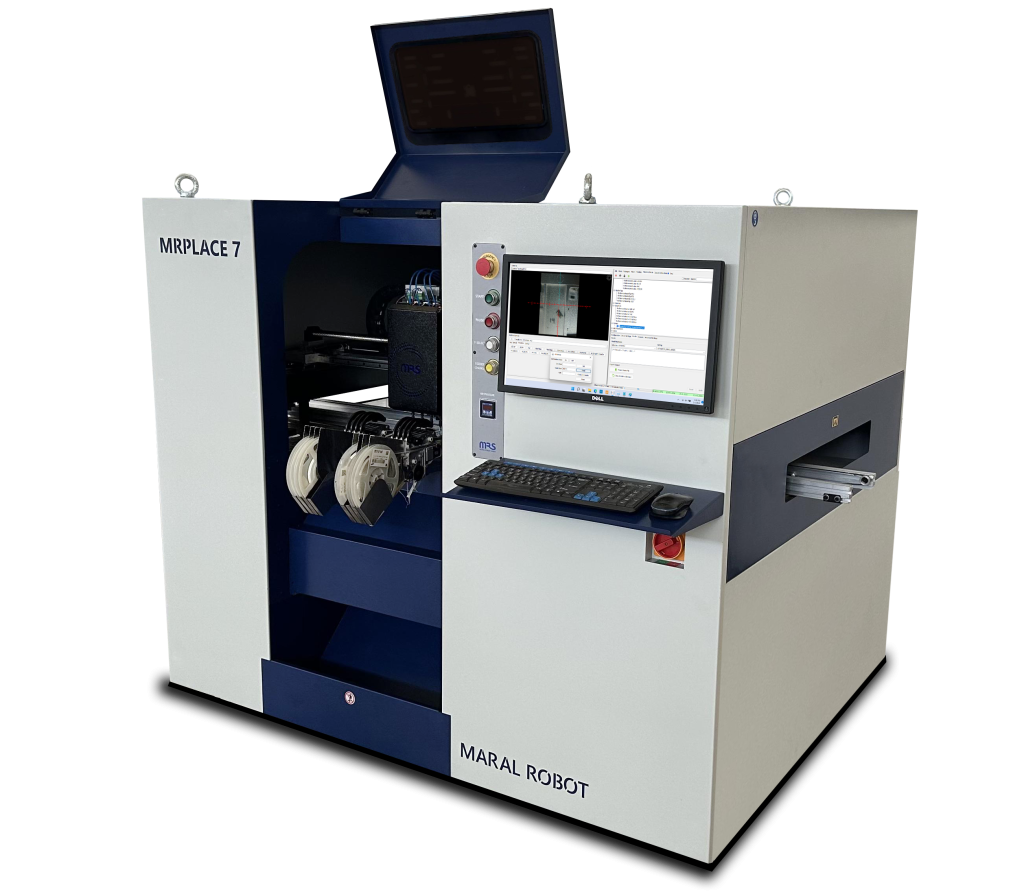

5-دستگاه مونتاژ برد مارال روبات
6-کوره ذوب مارال روبات
به خاطر تنوع بالای توان های این چیپ ها باید اول شما تصمیم بگیرید لامپ با چه توانی قصد دارد تولید کنید

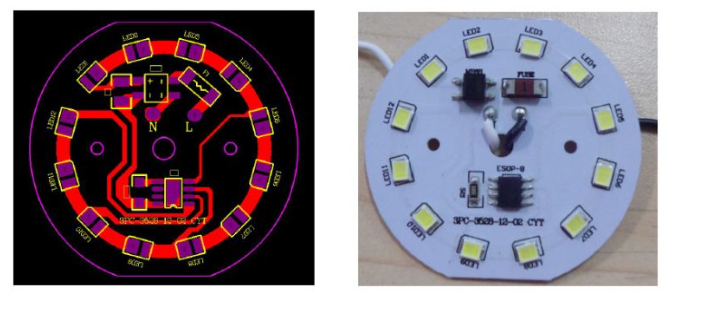

پس از انتخاب توان شما به یک شخص متخصص الکترونیک نیاز داردی تا به صورت پروژه ای برای شما برد این چیپ را به صورت مهندسی طراحی بکنه و یک نمونه مونتاژ و تست شده همراه سورس کامل پی سی بی ارایه بدهد
سپس فایل پی سی بی را به شرکت های چاپ برد که با سرچ توی گوگل میتونین پیدا کنید تحویل بدید براتون چاپ بکنند

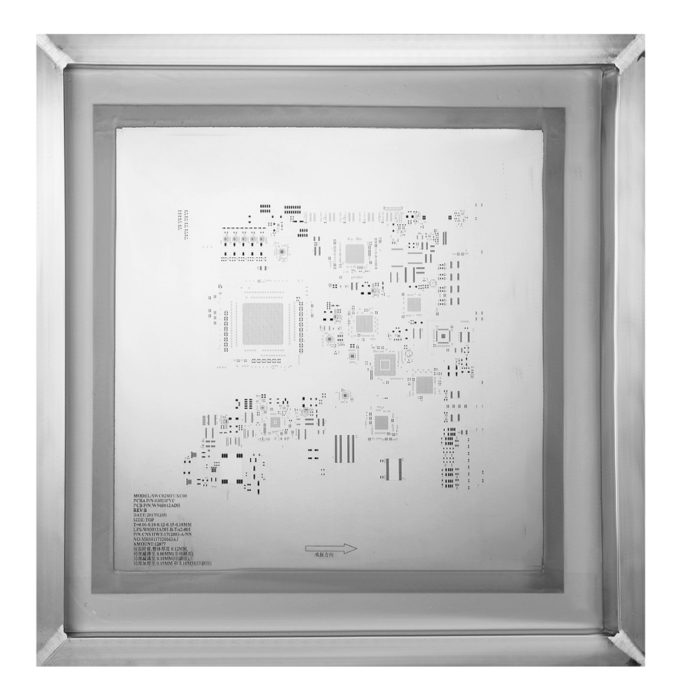

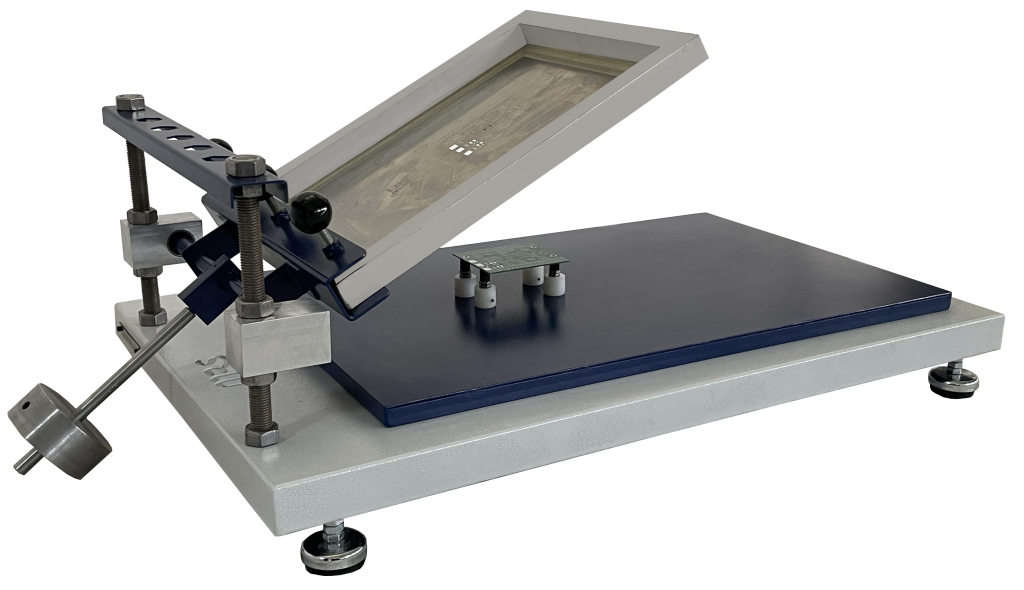

استنسیل یک قالب از جنس استیل است که جای پایه های قطعات اس ام دی با لیزر برش خورده و روی پی سی بی قرار میگیرد

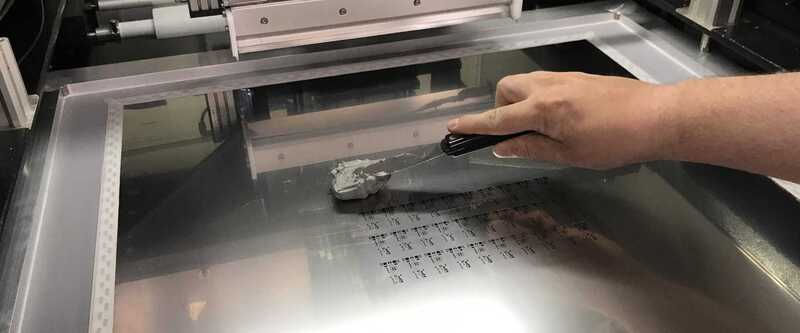

سپس بایسیتی توسط دستگاه پرینتر خمیر قلع مارال روبات صنعت روی آن خمیر قلع کشیده شود .
حفره های روی استنسیل باعث میشود خمیر قلع روی برد و روی پایه قطعات چاپ شود .
سپس برد آماده است تا قطعات توسط دستگاه مونتاز روی آن چیدمان شود .
سپس بایسیتی توسط دستگاه پرینتر خمیر قلع مارال روبات صنعت روی آن خمیر قلع کشیده شود .
حفره های روی استنسیل باعث میشود خمیر قلع روی برد و روی پایه قطعات چاپ شود .
سپس برد آماده است تا قطعات توسط دستگاه مونتاز روی آن چیدمان شود .
بعد از فرآیند مونتاژ و چیدمان قطعات ، برد از دستگاه خارج میشود و نیاز است برد توسط اپراتور یا کانوایر به داخل کوره ذوب انتقال یابد .
برای مطالعه توضیحات بیشتر در مورد دستگاهها لطفا به مطالب پیوست شده مراجعه کنید
کل این پروسه به همین راحتی برای تولید لامپ هستش مطمعنن هر سوالی که داشتین حالا بهش جواب داده شده
ولی برای اطلاعات کامل حتما توضیحات مربوط به دستگاهها رو مطالعه کنید تا بیشتر با طرز کار دستگاهها آشنا بشید.
