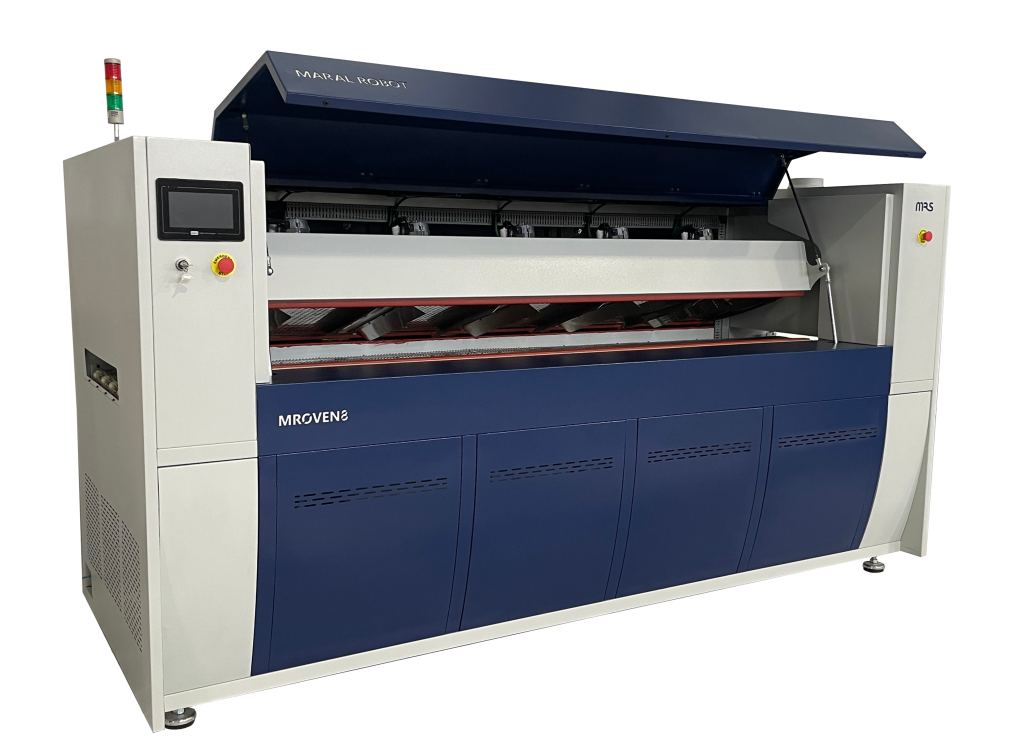

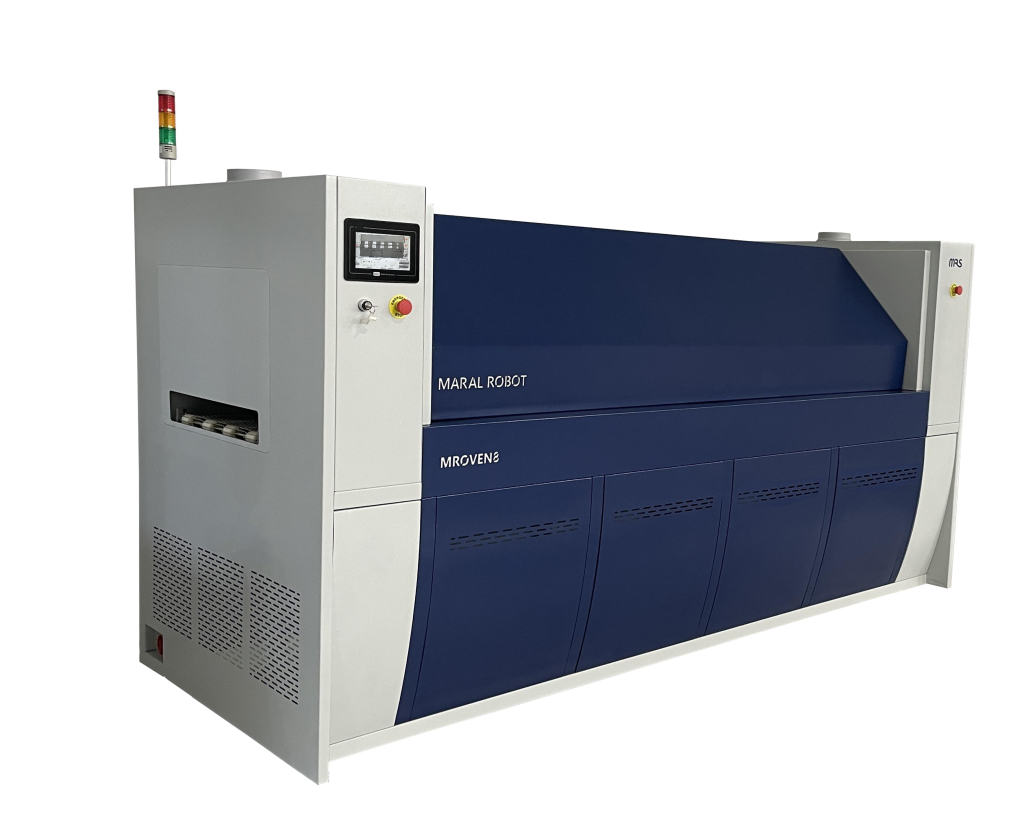

کوره ذوب خمیر قلع Reflow Oven
دستگاه Reflow Oven یک کوره ذوب خمیر قلع میباشد که بصورت تونلی طراحی شده است. این دستگاه بصورت حلقه بسته کنترل میشود و دارای 5 قسمت است 4 قسمت اول جهت گرم کردن و قسمت آخر برای خنک کردن برد میباشد.
برد مونتاژ شده از قسمت ورودی، وارد دستگاه میشود، دمای برد در هر قسمت با استفاده از سنسورهای دمایی اندازه گرفته میشود و بصورت سینوسی افزایش مییابد.
نمودارهای دمایی هر قسمت در هر لحظه نمایش داده میشوند.
با توجه به دمای اندازهگیری شده کنترلر دستگاه دمای هر قسمت را در دمای مطلوب تنظیم میکند.
گرمای دستگاه توسط هیترها و فنهای مخصوص تامین میشود. این هیترها و فنها در بالا و پایین هر قسمت قرار گرفتهاند.
انتقال حرارت موثر و کارآمد
استفاده از المنت برای ایجاد حرارت
گردش هوای مناسب
استفاده از فنهای مخصوص جهت گردش هوا در داخل زون ها
کنترلر های دمای حرفه ای
کنترل دما با الگوریتم PID استفاده از سوئیچهای SSR برای افزایش طول عمر دستگاه
سیستم نوار نقاله استیل
قابلیت کنترل سرعت حرکت کانوایر استفاده از کانوایر توری
مشخصات فنی کوره ذوب خمیر قلع Reflow Oven
| Temperature | Temperature Regulation | Adjustable from 20 – 290 |
| Process | Heating Length (mm) | 2200 |
| PCB | PCB Handling | Mesh Belt |
| Belt | Width (mm) | 500 |
| Dimensions | Machine Footprint (L*W*H) | 300 cm * 130 cm * 160 cm |
| Conveyor | Speed | controllable |
| Power Usage | Voltage | 380 V |
| Pneumatic | Maximum Air consumption (Bar) | 7 |
| Current Usage | Amper | 12 – (3 phase) |
| power consumption | kw | 4/5 |
مجهز به کانتر شمارشگر برد
برای شمارش برد ها در خروجی یک سنسور نوری استفاده شده است که بدون خطا میتواند تعداد برد های خروجی را شمارس کند

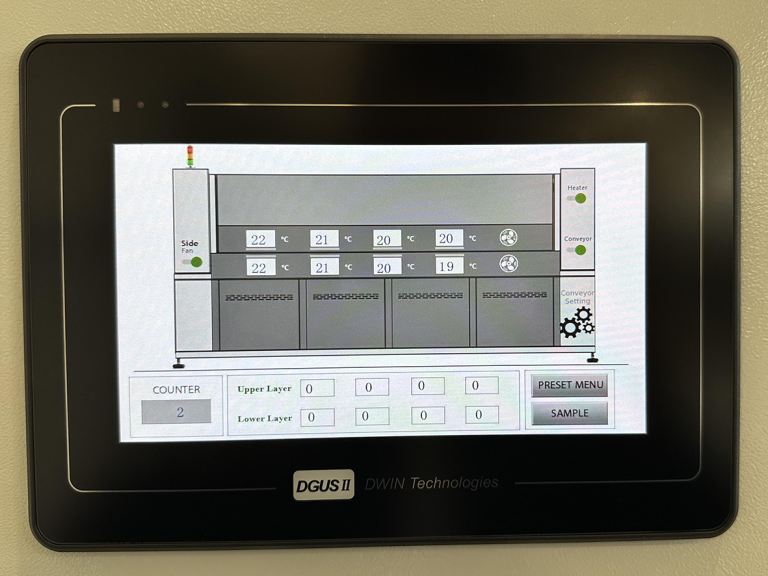

نمایشگر 7 اینچ لمسی خازنی
نمایشگر 7 اینچ خازنی استفاده شده است تا کاربر بتواند در کنار دستگاه از روی نمایشگر تمام خروجی ها را کنترل و دمای زون ها را مشاهده کند

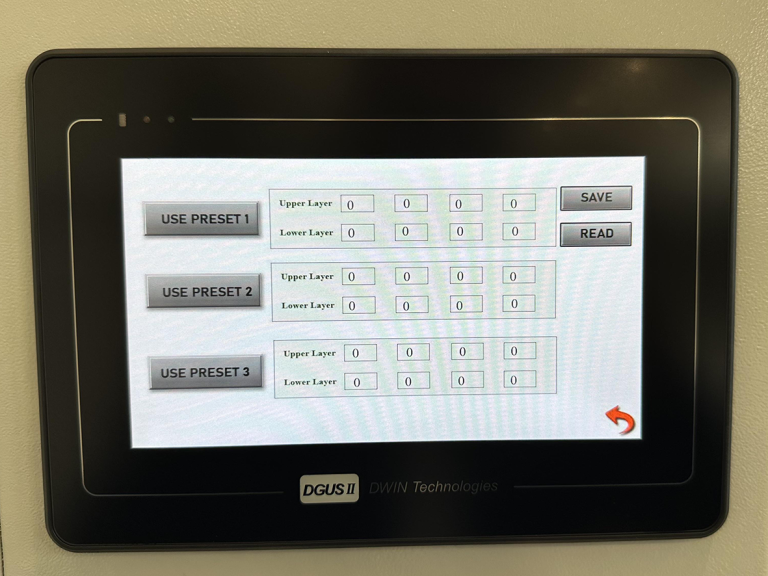

منوی پروفایل دمایی
تعداد سه منوی پروفایل دماییتعبیه شده است تا اپراتور بتواند بر اساس نیار و بر اساس تنظیم شرایط دمایی هر نوع برد متفاوت منوی دمایی متفاوتی ذخیر و به کار ببرد

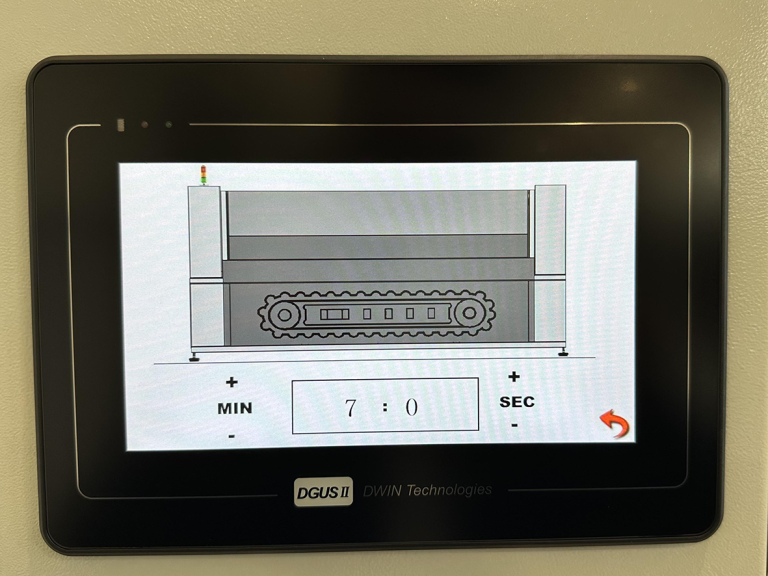

مجهز به سنسور کانوایر
از یک نوع سنسور مغناطیسی PRL استفاده شده است تا با ارسال فیدبک کنترلر دستگاه بتواند تایم دقیق کانوایر را تنظیم کند
