65,000,000 تومان

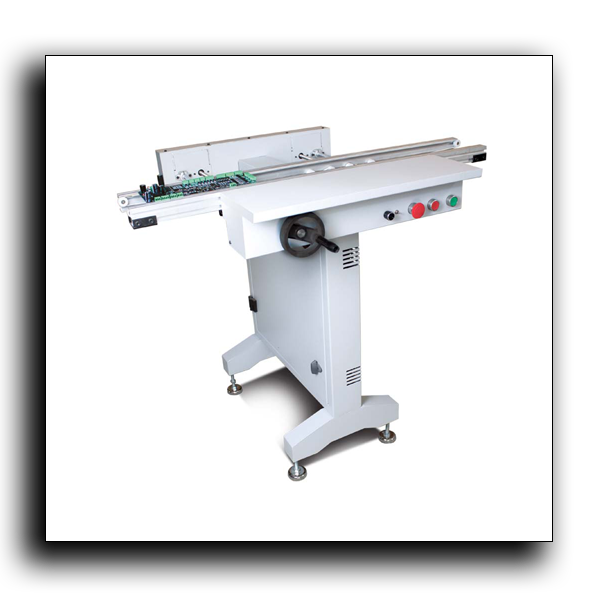

دستگاه کانوایر به عنوان اتصال دهنده دستگاهها به یکدیگر عمل کرده و برای خط تولید بردهای SMD الزامی است. با استفاده از سنسورهای تعبیه شده در دستگاه تعداد بردها، زمان ورود برد به دستگاه مونتاژ و زمان خروج برد از دستگاه مونتاژ برد قابل تشخیص است.
کانوایر (Conveyor) یا نوار نقاله در خط تولید SMD برای جابجایی خودکار بردهای الکترونیکی (PCB) بین مراحل مختلف استفاده میشود، مثل:
پرینتر خمیر قلع (Solder Paste Printer)
دستگاه چیدمان قطعات (Pick & Place)
کوره ریفلو (Reflow Oven)
دستگاه بازرسی (AOI)
بهصورت خودکار، برد را از یک مرحله به مرحله بعد میبرد بدون اینکه اپراتور دخالت کند.
ریلهای آلومینیومی قابل تنظیم
برای تنظیم عرض متناسب با اندازه PCB.
موتور درایو (DC یا Stepper Motor)
حرکت نوار یا ریل را تأمین میکند.
سیستم کنترل (PLC یا کنترل داخلی)
برای تنظیم سرعت، توقف، شمارش بردها و هماهنگی با دستگاههای قبل و بعد.
سنسور نوری (Photo Sensor)
تشخیص ورود یا خروج برد و فرمان توقف یا انتقال.
سیستم همترازسازی (Alignment System)
جهت صاف قرار گرفتن برد هنگام ورود به دستگاه بعدی.
نوار انتقال یا ریل غلطکی با تسمه ضدالکتریسیته (ESD Belt)
جلوگیری از آسیب الکترواستاتیکی به برد.
| نوع دستگاه | کاربرد | توضیح |
|---|---|---|
| Link Conveyor | اتصال بین دو دستگاه | سادهترین نوع، فقط انتقال میدهد. |
| Inspection Conveyor | محل بررسی و کنترل کیفیت | دارای توقف موقت و نور LED بالا. |
| Buffer Conveyor | ذخیره موقت برد | برای هماهنگی سرعت بین دو دستگاه. |
| Cooling Conveyor | خنک کردن برد بعد از کوره | دارای فن خنککننده یا سیستم هوای سرد. |
| Loader / Unloader | شروع و پایان خط تولید | Loader برد خام را وارد میکند و Unloader برد مونتاژ شده را جمع میکند. |
